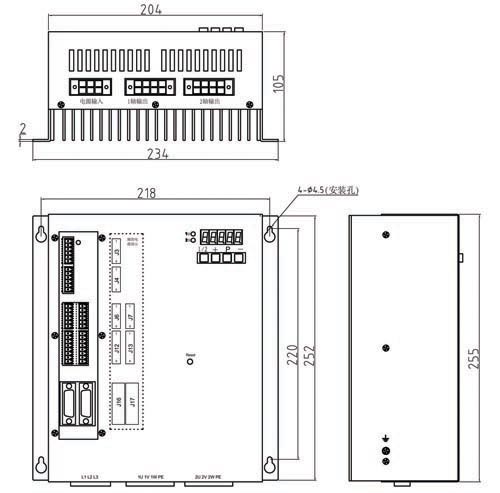

双轴外形尺寸图

双轴接线图

双轴纠偏控制器介绍与参数
        ZDP3020D-JP纠偏控制器由数字控制器、交流伺服驱动器、交流伺服电机等组成。外接的光电偏移量传感器或CCD偏移量传感器将表示偏差量的0～±10V信号送到控制器的信号输入端，0表示正中位置，偏差量的大小与电压值成正比。纠偏控制器根据偏差量的大小控制交流伺服电机向着偏差减小的方向运行，直至消除偏差值。独有的自适应控制模式，可以根据偏差量的大小，自动给出不同的运行速度，既保证了大偏差的快速归位，又可实现小偏差的精确归零，解决了普通纠偏控制器电机震动过大的问题。控制器可以驱动多种交流永磁伺服电机，有2000转/分和3000转/分等多种规格，用户可以根据自身的要求选配滚珠丝杆或普通螺杆，从而使纠偏驱动行程与卷材的偏移量成严格的比例关系。
        独立双轴控制，集成多种纠偏控制逻辑，用户只须外接纠偏传感器、外部限位开关、外部手动控制开关等，即可实现收、放卷独立控制的纠偏控制功能。应用于纺织、印染、印刷包装、造纸等行业需要控制卷边齐整的场合。
        控制器内置了用户即插即用的控制程序，用户也可以根据自己特定需要设定电机参数、控制器增益、自适应控制曲线等参数。

主要参数：
电源：单相或三相交流220V
输出电流：8Arms/轴
伺服电机转速：1500、2000、3000转/分
速度反馈元件：光电编码器（伺服电机内置）
传感器类型：光电、感应、CCD等均可，信号输出0～±5V至0～±10V
双轴独立控制，具有限位停车、限位报警、手动进退优先控制等功能。
