本控制器用于低压直流电机的速度调节，使用单相交流24V或直流27V电源，通过Nset端输入0～＋5V的速度指令信号，对应电机从静止到最高速运转。
该调速器采用PWM控制技术，具有开关损耗小、驱动效率高、结构紧凑、使用方便、性价比高等特点。与直流电机一起构成的经济型调速装置可广泛用于电动工具、轻工机械、纺织机械的速度控制。
端子排的定义：（最大导线截面积为2.5mm2）
|
代 号 |
名 称 |
I/O |
功 能 |
备 注 |
|
1 |
+5V |
O |
内部输出的基准电压源＋5V，最大电流为10mA |
|
|
2 |
Nset |
I |
速度指令0～＋5V，以GND为参考点。也可用外接电位器(阻值1K～4.7K)调节此电压，电位器两端接端子1、3，动触点接端子2。 |
|
|
3 |
GND |
I/O |
电子信号地 |
|
|
4 |
NC |
|
空 |
|
|
5 |
AC24V1 |
I |
交流或直流电源输入，端子5、6之间接交流24V±10%或直流27V±10%电源 |
|
|
6 |
AC24V2 |
I |
|
|
7 |
MOT+ |
O |
接24V直流电机电枢，如旋转方向不符，可交换输出接线。输出最大电流8A |
|
|
8 |
MOT- |
O |
|

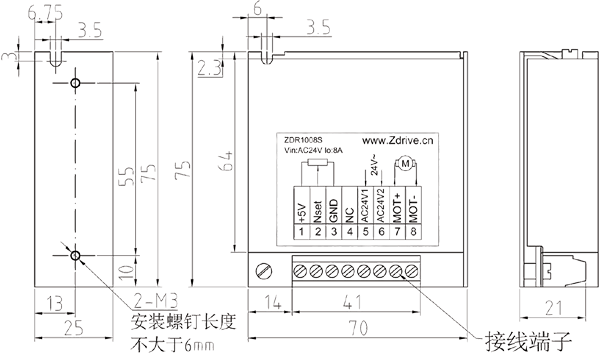

直流调速器外形尺寸图
|
