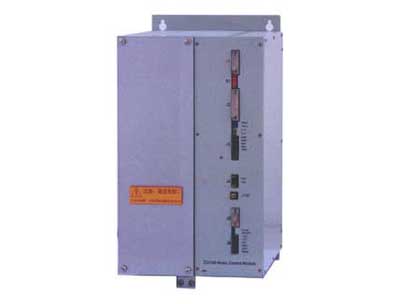

特点：
● 使用三相交流380V,省去了笨重的降压变压器，也可使用直流电源。
● 最大输出功率达110KW,具有极高的功率体积比和性能价格比。
● 采用可承受特大电流的专用螺栓端子作功率输入输出。
● 600V级直流母线电压较200V直流母线相比，减小了导体截面积，提高功率密度。
● 具有多种保护功能且通过面板上的数码管显示出来，直观明了
● 外置式脉冲电阻箱采用强制风冷结构, 可满足长期频繁的电机制动要求。
● 主从驱动功能可以让2套或2套以上驱动装置并联驱动同一个较大的机械负载
指标：
电源电压：三相交流380V或直流540V
连续输出电流：ZDC6200：100A，ZDC6300：150A
最大输出电流：ZDC6200：200A，ZDC6300：300A
输入指令电压：0～±10V
调速范围：1:10000
驱动器尺寸：250(W)×300(D)×452(H)
驱动器重量：ZDC6200约23Kg，ZDC6300约24Kg
工作温度：－10～＋50℃ －40～＋55℃ （需特殊订货）
存储温度：－40～＋65℃
ZDC6200、ZDC6300驱动器可以驱动的电机一览表
|
电机型号
1FT |
静扭矩
(Nm) |
额定转速
(rpm) |
额定电流
(A) |
功率
(KW) |
转子惯量
10-4 Kg m2 |
重量
(Kg) |
适用驱动器 |
|
5072-0AK71 |
10 |
6000 |
18.5 |
6.3 |
21 |
13.5 |
Δ |
|
|
5074-0AG71 |
14 |
4000 |
17.5 |
5.9 |
37 |
17.2 |
Δ |
|
|
5074-0AK71 |
14 |
6000 |
26 |
8.8 |
37 |
17.2 |
Δ |
|
|
5076-0AF71 |
18 |
3000 |
17 |
5.7 |
53 |
21 |
Δ |
|
|
5076-0AG71 |
18 |
4000 |
22.5 |
7.5 |
53 |
21 |
Δ |
|
|
5076-0AK71 |
18 |
6000 |
33.4 |
11.3 |
53 |
21 |
Δ |
○ |
|
5076-0AL71 |
20 |
8000 |
62.5 |
16.7 |
53 |
21 |
Δ |
○ |
|
5102-0AF71 |
27 |
3000 |
25 |
8.5 |
131 |
31 |
Δ |
|
|
5102-0AG71 |
27 |
4000 |
33.5 |
11.3 |
131 |
31 |
Δ |
○ |
|
5104-0AC71 |
37 |
2000 |
23 |
7.7 |
182 |
39 |
Δ |
|
|
5104-0AF71 |
37 |
3000 |
33.7 |
11.6 |
182 |
39 |
Δ |
○ |
|
5106-0AA71 |
45 |
1200 |
17 |
5.7 |
242 |
45 |
Δ |
|
|
5106-0AC71 |
45 |
2000 |
28 |
9.4 |
242 |
45 |
Δ |
|
|
5106-0AF71 |
45 |
|
40.9 |
14.1 |
|
45 |
Δ |
○ |
|
5108-0AA71 |
55 |
1200 |
20.5 |
6.9 |
298 |
51 |
Δ |
|
|
5108-0AC71 |
55 |
2000 |
32.8 |
11.5 |
298 |
51 |
Δ |
○ |
|
5108-0AF71 |
|
3000 |
50 |
17.3 |
298 |
51 |
Δ |
○ |
|
5132-0AA71 |
60 |
1200 |
22.3 |
7.5 |
454 |
75 |
Δ |
|
|
5132-0AC71 |
60 |
2000 |
37.5 |
12.6 |
454 |
75 |
Δ |
○ |
|
5132-0AF71 |
60 |
3000 |
47.5 |
18.8 |
454 |
75 |
Δ |
○ |
|
5134-0AA71 |
75 |
1200 |
28 |
9.4 |
579 |
95 |
Δ |
|
|
5134-0AC71 |
75 |
2000 |
46.5 |
15.7 |
579 |
95 |
Δ |
○ |
|
5136-0AA71 |
85 |
1200 |
31.5 |
10.7 |
705 |
120 |
Δ |
|
|
5136-0AC71 |
85 |
2000 |
47.5 |
10.7 |
705 |
120 |
Δ |
○ |
|
5138-0AA71 |
105 |
1200 |
39 |
13.2 |
893 |
140 |
Δ |
○ |
Δ表示ZDC6200型驱动器
○表示ZDC6300型驱动器
|
